液閥（灰渣閥）
概述
本廠生產的新型手動、電液動閥是在吸收和消化國內外先進閥體技術基本上對閥體結構、密封形式、驅動裝置及電氣控制方面作了進一步更新。產品結構簡單、體積小、重量輕、流阻小、介質不易在閥體內沉淀，以及安裝方便等諸多特點，同時具備手動、電液動操作功能。電氣控制方式有：行程開關控制、位置顯示儀控制，實現了機、電、儀、液一體化功能。
結構形體及特征
a、閥體結構形式及密封方式
本廠新型漿液閥分對夾式和整體式兩種，對夾式閥體密封采用復合材料配置的“U”型和“T”型復合結構：整體式閥體密封采用“0”型復合密封結構，克服了原對夾式漿液閥采用“U”型密封墊受力后移易位和變形、介質外泄等特點。閘板采用刀型結構，解決了灰漿沉淀在密封槽內而使閥門關閉不嚴、外泄漏等問題。
b、驅動裝置
手動裝置：操作簡單，適用于力矩較小閥門。
電液動裝置：適用于力矩較大，力和速度可調，可任意位置瑣定的閥門裝置。
適用介質
采礦、鋼鐵工業——用于煤漿、濾渣漿等。
凈化裝置——用于廢水、泥漿、污物及帶有懸浮物的澄清水。
造紙工業——用于任何濃度紙漿、料水混合物。
制糖工業——用于天才洗滌、糖漿、榨汁、果汁等。
食品工業——用于洗滌和沖洗設備，糧食輸送設備及麥芽糖等。
電站除灰——用于灰渣漿。
技術參數

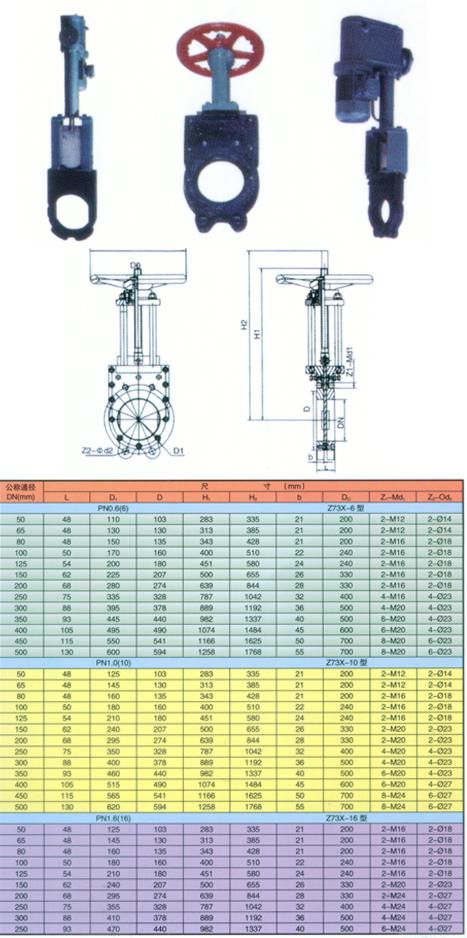

手動漿液閥外型及連接尺寸
電液動漿液閥外形及連接尺寸
